Satélites Meteorológicos





INTRODUCCIÓN:



 Hoy día podemos recibir en nuestra casa imágenes de satélites meteorológicos con una calidad excepcional, si lo hacemos vía Internet o con menor calidad si las recibimos con nuestros propios medios, ahora bien, cuando las recibimos  de esta forma son más gratificantes.



A continuación expondremos casi todas las formas de tener información meteorológica a nuestro alcance sin movernos de casa.



          Primero distinguiremos los satélites geoestacionarios y los polares, estos últimos son los que podremos ver directamente en nuestro domicilio con pocos medios.





GEOESTACIONARIOS:



          Hoy podemos ver en Internet las últimas imágenes emitidas por estos satélites sin ningún problema. La más rápida y sencilla es conectarnos a la Agencia Estatal de Meteorología     http://www.aemet.es/es/nuevaweb donde podemos obtener diferentes imágenes emitidas por el Meteosat de segunda generación de forma digital:

Masas de aire

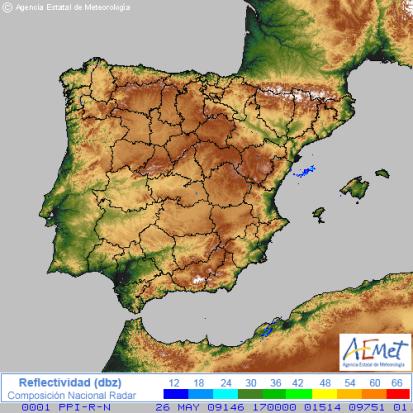

Radar de lluvia

Rayos



También podemos obtener las imágenes desde la Organización Europea para la explotación de Satélites Meteorológicos Operacionales EUMETSAT desde la siguiente dirección: http://www.eumetsat.int/Home/index.htm





Otra forma de obtener imágenes es desde la Universidad de Dundee, esta tiene las imágenes del Meteosat solo hay que registrarse de forma gratuita tiene una gran cantidad de productos así como una base de datos muy importante el enlace es el siguiente: http://www.sat.dundee.ac.uk/auth.html

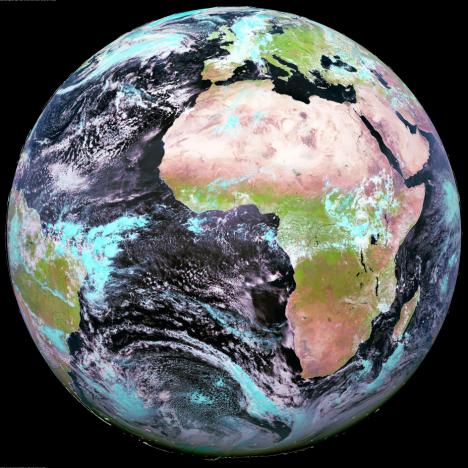

Existe otra forma por la cual recibiremos las imágenes del Meteosat directamente en nuestra casa los requisitos son los siguientes y pasos a seguir:

1.- Registro en Eumetsat, el uso que tenemos que poner si queremos que sea gratuito es el de amateur o educacional, en este caso las imágenes se reciben cada 6 horas.



2.- La señal la recibimos no directamente del satélite meteorológico sino del satélite Hotbird que se encuentra a 13 grados este, necesitamos una parabólica de 1 metro tipo Offset y la LNB, es universal.



3.- Hardware una tarjeta de recepción PCI para el PC Skystart2 reconocida por Eumetsat el costo es de unos 75 €.



4.- Software el programa Msg Data de David Taylor el cual lo podemos obtener desde  http://www.satsignal.net



5.- Nuestro PC el cual lo dedicaremos casi exclusivamente a recibir los datos del Hotbird tiene que tener como mínimo las siguientes características:

Pentium IV o más,  CPU de 2 Gigas, Ram de 1 giga o más, Disco duro de más de 80 gigas, monitor de 1024x768,  sistema operativo Windows o Linux, tarjeta de red. Más información para darnos de alta está muy bien detallado en la web de  Francisco eb8atv el cual pertenece al grupo GEO    http://www.metcan.info/msgesp.htm

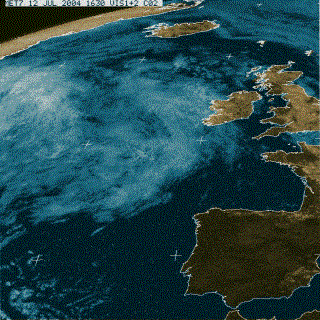

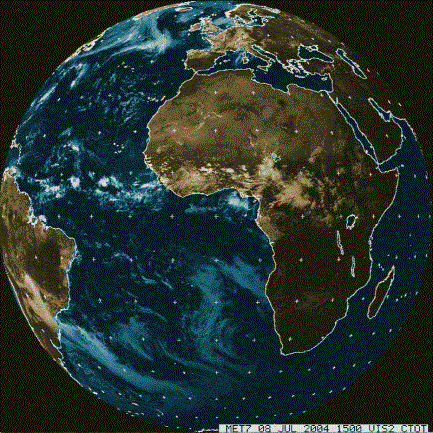

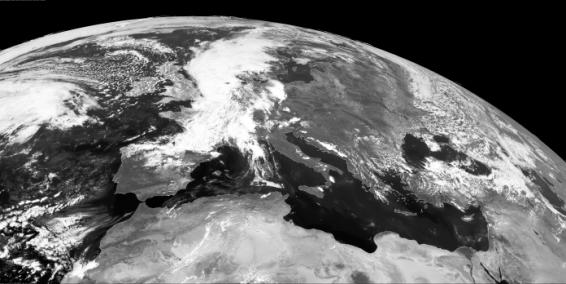

Cuando el Meteosat 7 estaba  activo se podía obtener imágenes  con un equipamiento no muy sofisticado desde nuestra casa, ahora bien los resultados no eran tan buenos, pero tenías la satisfacción de que con tus medios eras capaz de apuntar a un puntito en el espacio que se encontraba a 36.000 Km y recibías los datos que él mandaba. Estos son algunos ejemplos, más imágenes las puedes ver en     http://www.ea4cax.com



POLARES:



Estos a diferencia de los geoestacionarios tienen  una orbita  que mas menos están una distancia de 800 Km, transmiten en dos formatos APT y HRPT, pasaremos a ver con más detenimiento como son y como podemos recibirlos en casa.  Actualmente satélites de orbita polar están los de Estados Unidos los Noaa el 15, 17, 18 y 19 y el Metop lanzado por la Agencia Espacial Europea.



          APT  El sistema de transmisión de imágenes que usan éstos satélites, como se ha comentado anteriormente, es el APT (Automatic Picture Transmisión) y consiste en una portadora modulada en frecuencia con una subportadora de 2.400 Hz, que cambia de amplitud con la señal de vídeo. Las diferentes tonalidades desde el nivel de negro, hasta el de blanco, dependen de la profundidad de la modulación. De esta forma se definirán la intensidad de los puntos que forman la imagen o píxel.

Los canales 2(VIS) y 4(IR) son los canales (A y B) que transmiten en las pasadas durante el día y los canales 3(IR) y 4(IR) en las pasadas nocturnas.
 Para recibir  estos satélites debemos tener:

1.- La antena, esta puede ser construida o comprada si no queremos complicarnos, una queda excelentes resultados es la turnstyle fabricada por la casa Wimo.

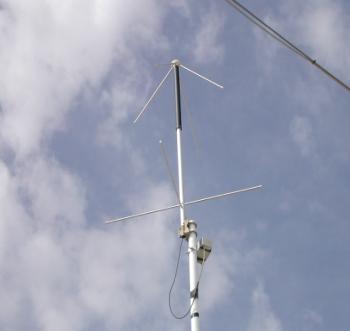

La que yo utilizo y se pueden ver los resultados en mi web, () es la Turnstyle, fabricada http://www.ea4cax.com/polaresymeteosat/polaresymeteosat.htm por la casa Wimo (http://www.wimo.com) , ésta antena es (im-presionante), recibe de maravilla los polares, recibe y emite en el segmento de VHF y UFH, se pueden trabajar satélites de fonía, que más podemos pedir. La tengo puesta sobre un mástil lo más despejada que puedo y con un previo que construye Nueva Electrónica para los polares (137 mhz), el único problema es que está alimentado con 12 voltios, y como es lógico tiene que estar lo más cerca de la antena.

2.- El receptor, este puede ser cualquier aparato que reciba sobre los 137 Mghz, un simple walqui nos sirve hay algunos que reciben mejor que otros, hay emisoras de radioaficionados que también dan buen resultado pero todas estos tienen un ancho de banda que no es lo suficiente para recibir los polares, así que tendremos que adquirir alguno aunque no son demasiados caros alguno de ellos.

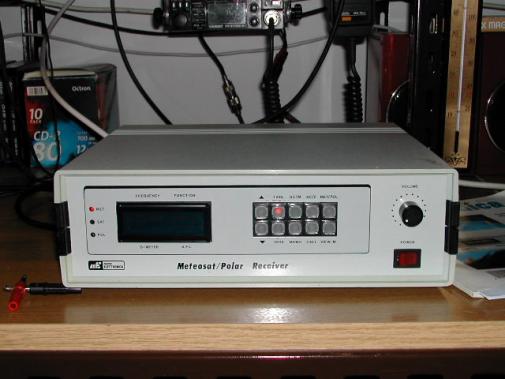

En la actualidad utilizo uno de la casa Nueva Electrónica el cual lo adquirí de ocasión y funciona perfectamente.

También utilizo el PCR1000 de la casa Icom, receptor tiene más funciones y sirve como receptor de radio llegando hasta los 1300 Mghz, y su control desde el ordenador es total.



Hay muchos receptores apropiados como  WeSaCom APT-06, Hamtronics R139 , EMGO RX134141MHZ , R2FX/R2ZX), WIsat-100



ICOM PCR1500  AOR AR5000 , ICOM PCR1000 / PCR1000

Y por último el programa para nuestro ordenador, el más completo  y que se puede usar de forma gratuita, pero no con todas sus posibilidades es el Wxtoimg, además existen otros como el Jvfax, Jvcom32, Wxsat,

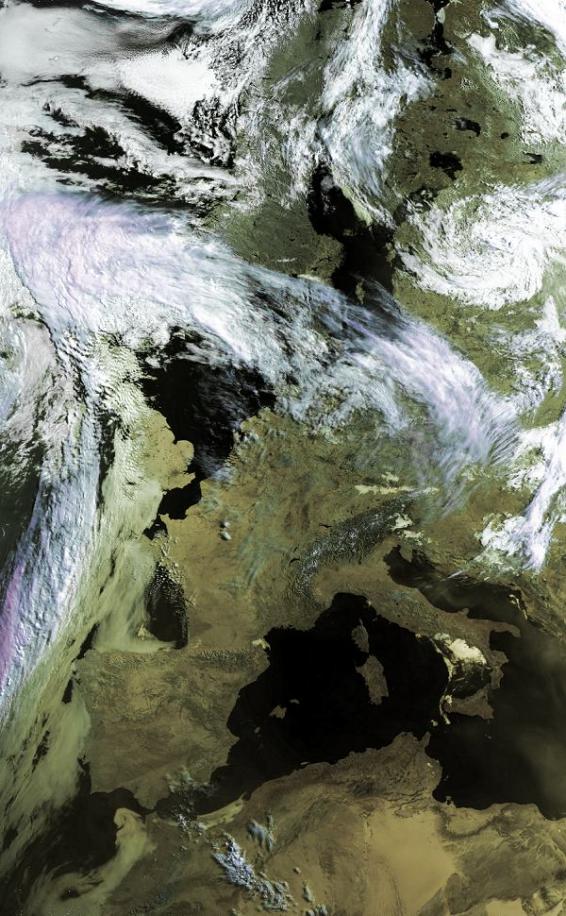

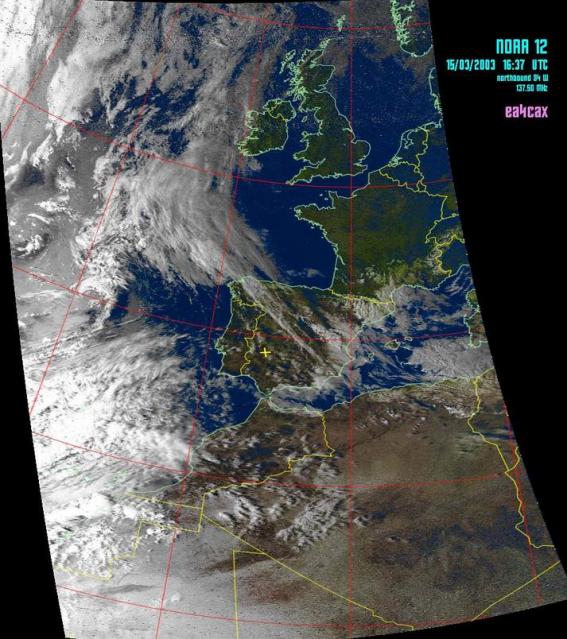

Aquí se muestran los resultados obtenidos con la antena de la casa Wimo, más el receptor PCR1000 y el programa Wxtoimg:

Los resultados del formato APT se pueden mejorar bastante si en vez de una antena colineal como la anteriormente descrita ponemos un sistema de seguimiento automático de los satélites, pero esto ya complica bastante la estación a saber:

El receptor puede ser el mism o, utilizo en estos momentos el fabricado por la casa Nueva Electrónica, el cual está más arriba representado.

La antena es una de doble polaridad de la banda de 144 Mghz, con un sistema de dos rotores una de rotación y otro de elevación para hacer el seguimiento del satélite.

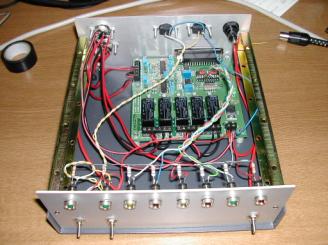

Para el seguimiento también necesitamos un interface que comunique el ordenador con los rotores mediante el programa adecuado.

El programa Wxtoimg es el que al final nos convierte el sonido del satélite en una imagen

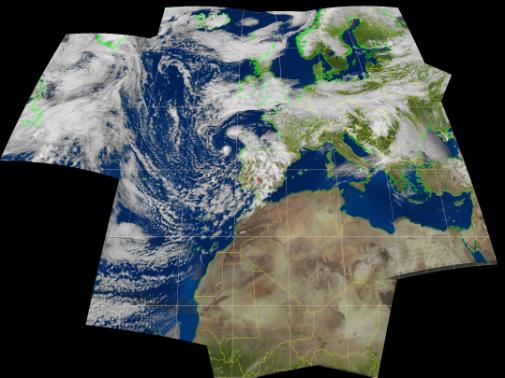

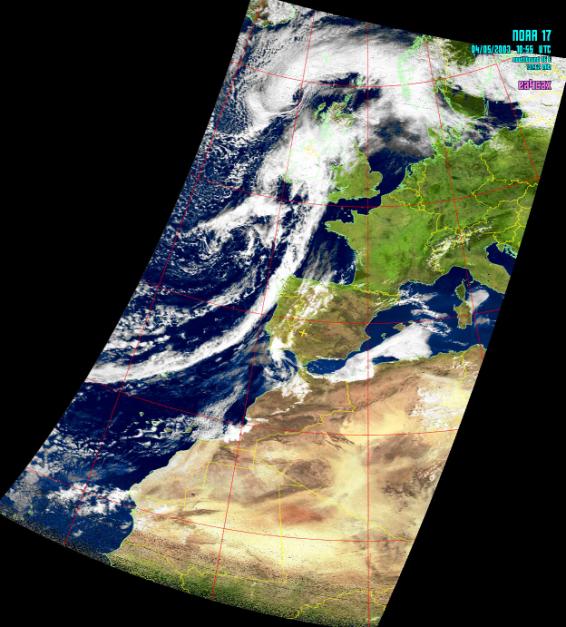

Ahora bien cuando juntamos las pasadas de varios satélites como el Noaa 17 y 18 las imágenes que obtenemos son de esta forma:

          HRPT:

                    En este modo de transmisión de los satélites polares la frecuencia de transmisión sube a los 1690 Mghz en formato digital, y requiere un equipo un poco mas sofisticado que en el modo APT, la gran diferencia es que registra imágenes en 5 bandas espectrales diferentes, en el rango de luz visible a infrarrojo, obteniendose imágenes de una gran calidad y resolución.

La estación sigue complicandose y todo lo dicho anteriormente para APT, hay que aumentar una antena específica, parabólica o una helix, un convertidor de 1690 Mghz a 137 Mghz un programa para su decodificación, y una tarjeta usb o pci con el harware apropiado, ya que la tarjeta de sonido del ordenador no nos sirve como para APT,en fin ya es bastante complicado.

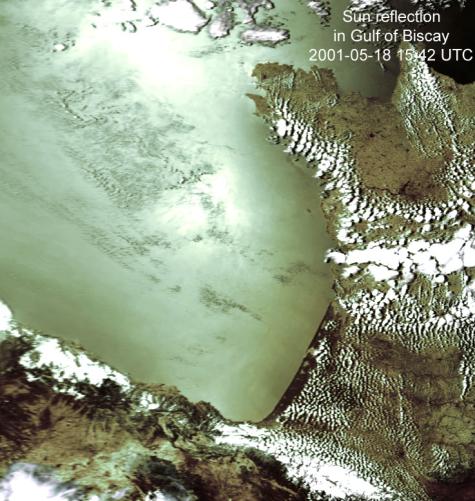

Aquí tenemos algún ejemplo:

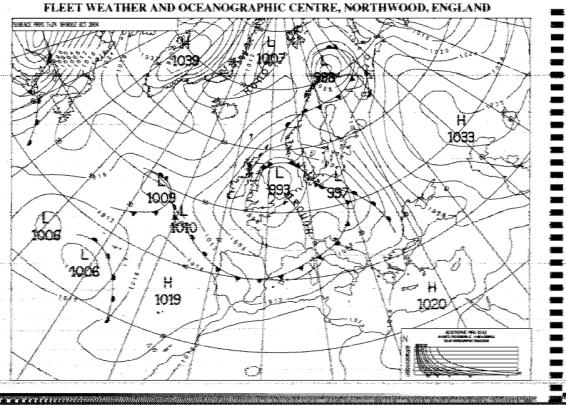

          También tenemos el fax que suelen emitir en onda corta distintas estaciones europeas el que se recibe con mas nitidez en onda corta son las siguientes estaciones:

Bracknell Meteo en 2618.5, 4610 o 8040 Khz,
RN London en 3652, 4307 o 6446 Khz,
Hambourg Meteo en 3855, 7880 o 13882.5 Khz
.

para poder recibirlos tenemos que tener un receptor que baje hasta los 8.000 Khz y por su puesto con un hilo largo o dipolo de la banda de 40 metros nos sirve para recibir con suficiente garantía.

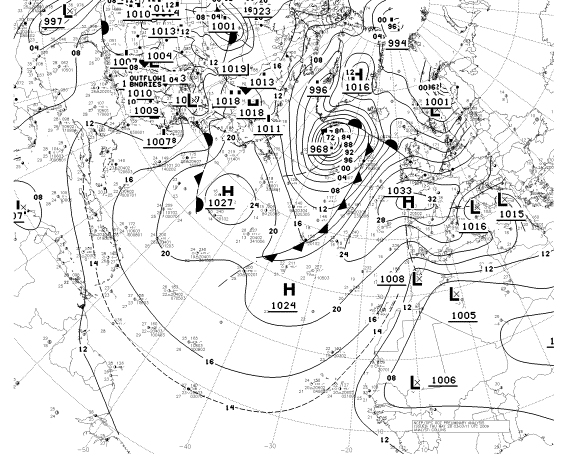

Y por último la Noaa emite unas cartas de predicción muy interesantes, las cuales se pueden obtener en la siguiente dirección: http://weather.noaa.gov/pub/fax/PYAA00.TIF

          Más información sobre los satélites polares se puede ver en mi página http://www.ea4cax.com    José Rodolfo Ger Peñas ea4cax
