Gracias a la ayuda de ea4cyq y ea3agy, sin ella no podría haber llegado a estos resultados.
Sistema para recibir los satélites Metop, Meteor y Feng Yun en la banda L   1.7 Ghz



Antena parabólica de  120 centímetros de diámetro.

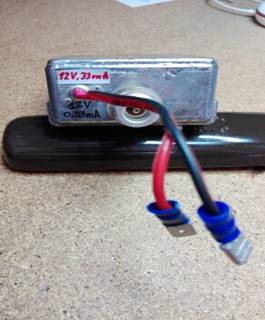

El iluminador es una helix y hay un

LNA realizada por

Robert DL3WR








Donwconverter realizado por DL3WR

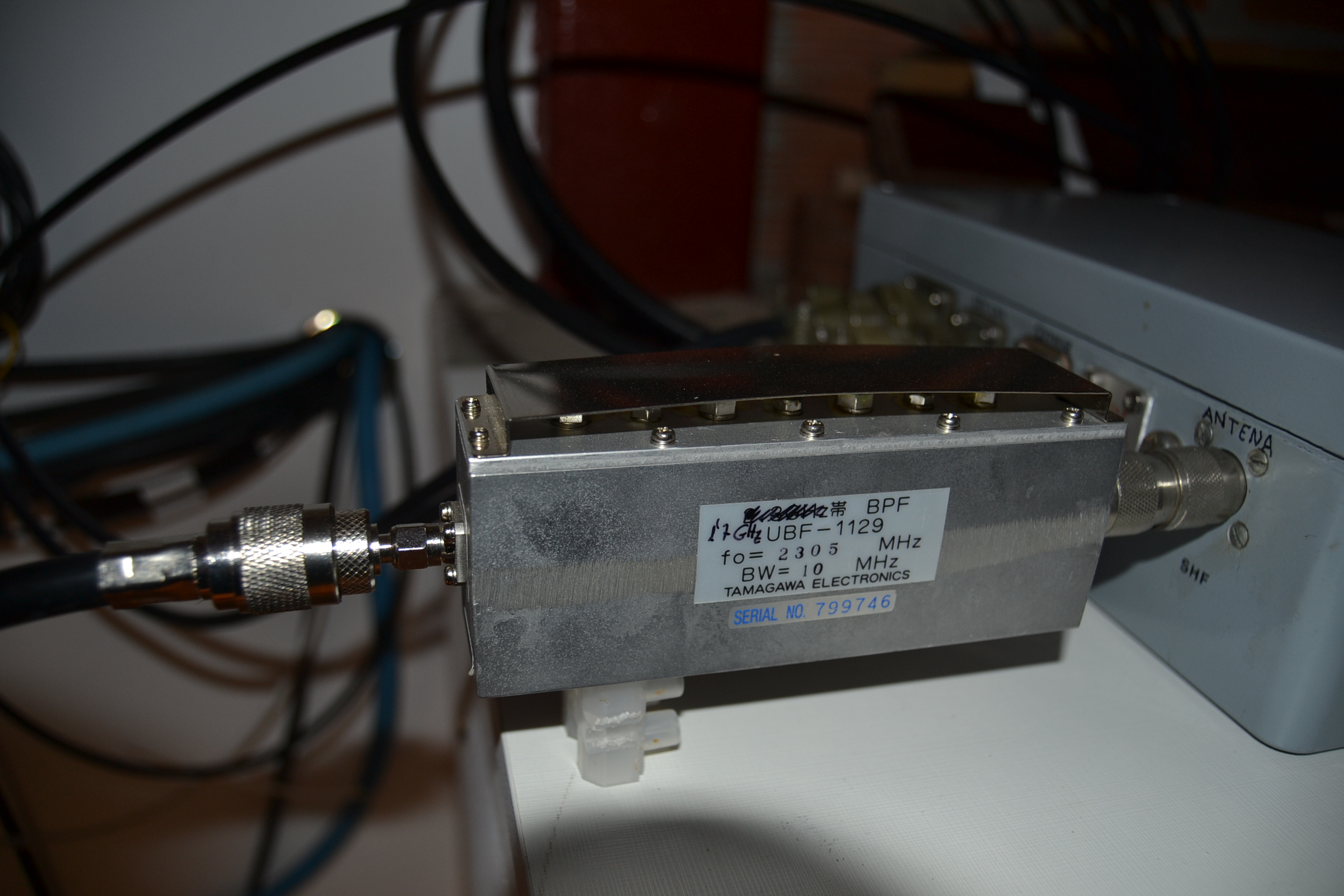

Filtro de Tamagawa Electronics de 2.3 Ghz. ajustado
a la frecuencia de 1.7 Ghz
   por Jordi    EA3 AGY
gracias a sus conocimientos ajustó las nuevas cavidades.

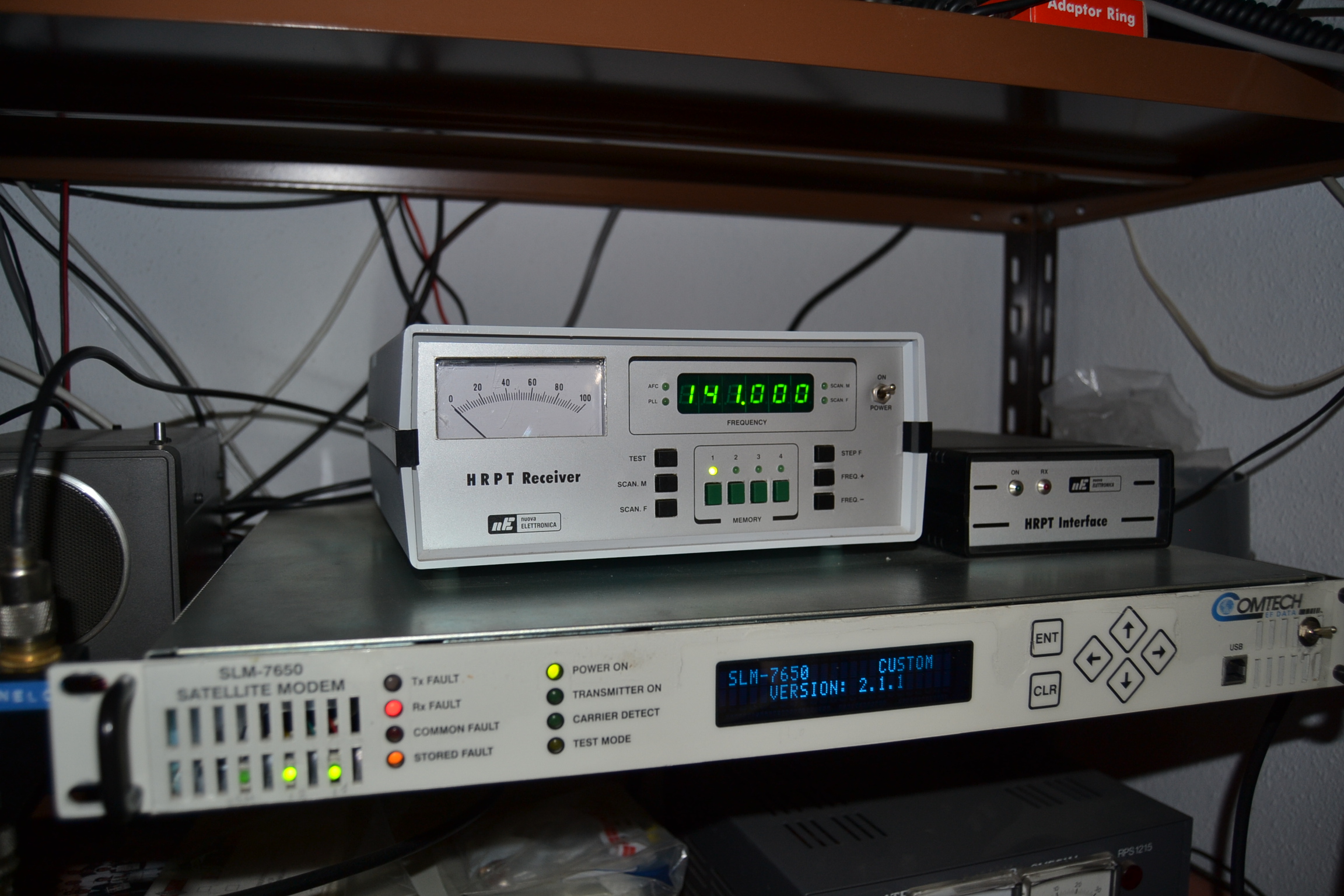

Moden de la casa Comtech modelo SLM-7650


En la parte superior está el receptor e interface para HRPT de Nueva Electrónica

Decoder Board

Realizado por Oleg, en su página web hay

abundante información:

http://www.sat.cc.ua/index.html

Y adaptado por el colega EA4CYQ,

trabajo de bata, laboratorio y lupa




Recibiendo un satélite con el moden SLM-7650 con el programa ComstreanReader
y Beanreader los dos realizados por Oleg, el primero controla el moden de forma remota y el segundo graba la pasada del satélite.

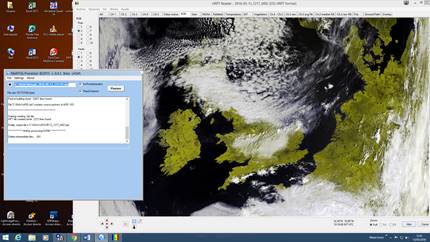

En la segunda pantalla está el tercer, MetFY3x,  programa también de Oleg que convierte el fichero grabado en formato bin, a uno que el programa de David Taylor el HrptReader lo pueda convertir a imagen.

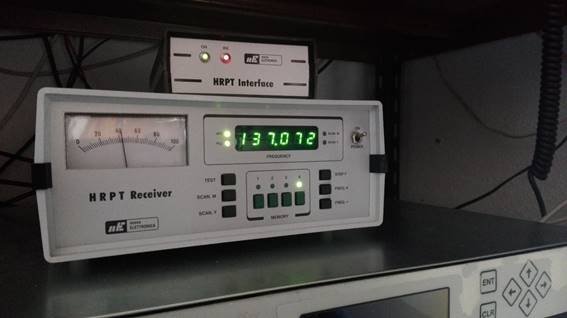

Receptor de HRPT para los Noaa 18 y 19 junto con el programa WNoaa95 de la casa Nueva Eléctrónica.

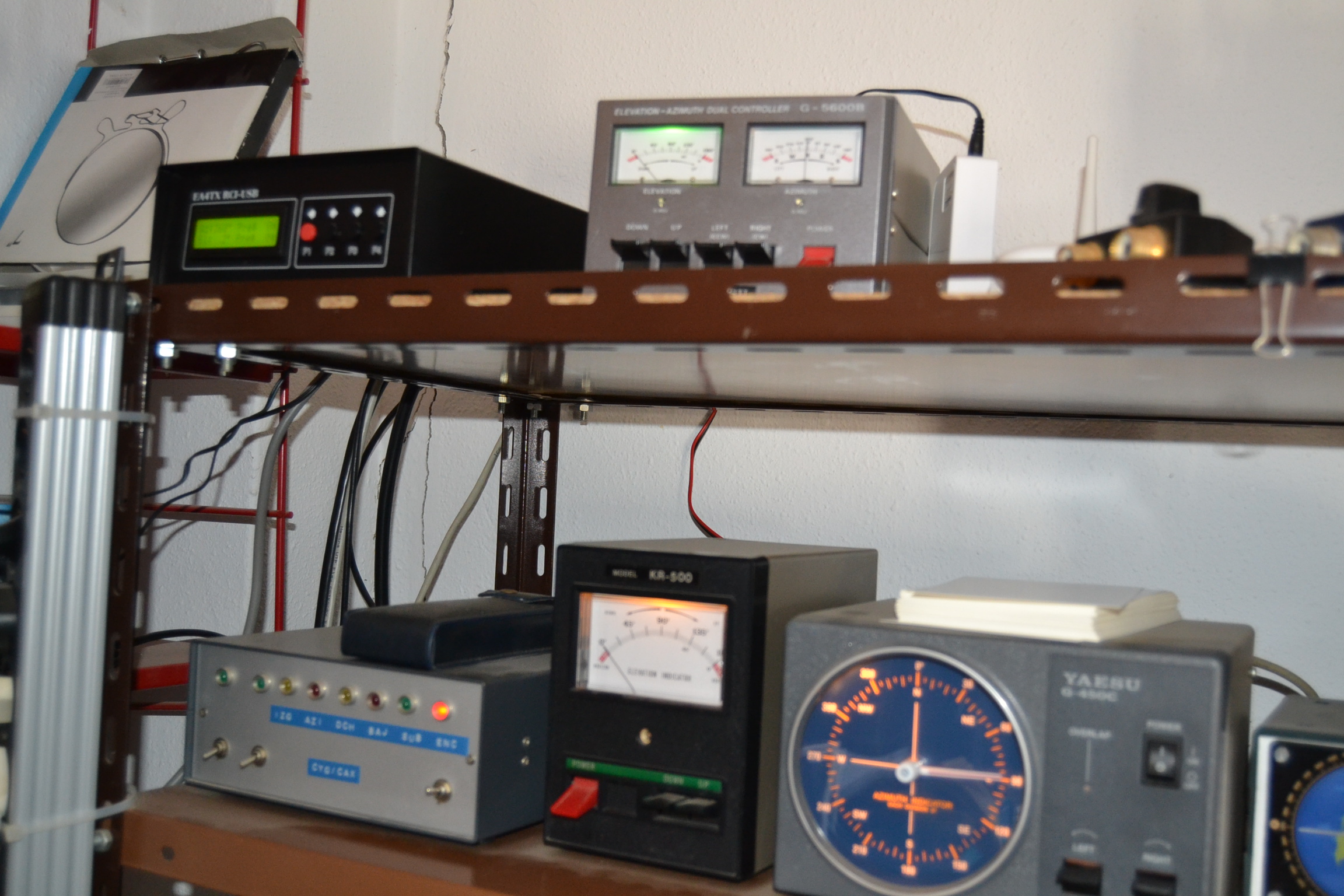

Mando e interface de los rotores de elevación y azimut, los de arriba es para la antena parabólica de 1,2 m y los de abajo son para dos antenas de la casa Wimo para fonia y LRPT


Seguimiento de los satélites:
https://youtu.be/YQ7MZQRz_4k



                                               Algunos ejemplos de imágenes obtenidas de estos satélites, pinchando en ellas se agrandan
